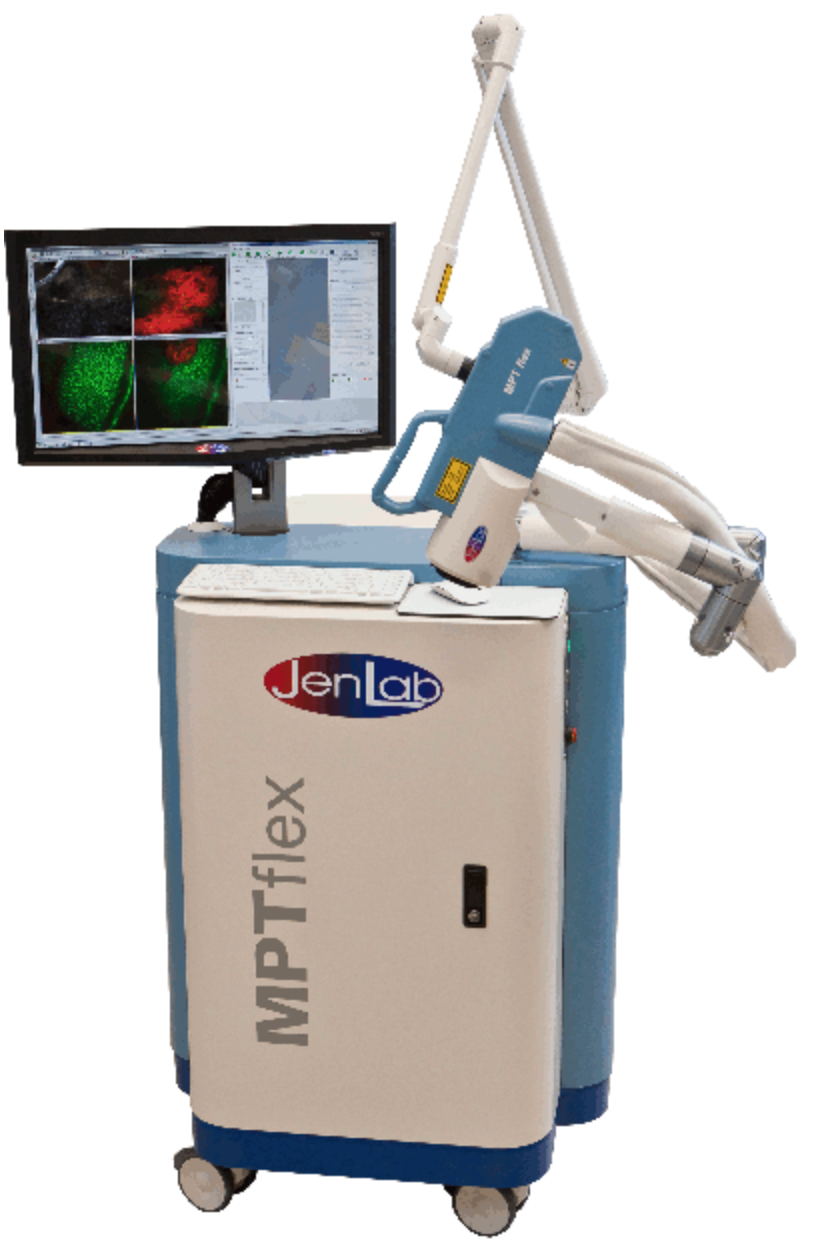

MPTflex体内多光子断层扫描仪

MPTflex的应用

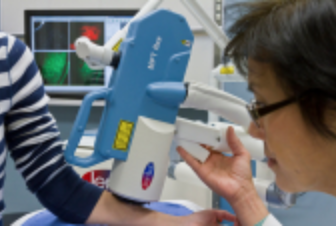

MPTflex的主要应用是早期诊断皮肤疾病,例如恶性黑色素瘤。 使用创新的非侵入性多光子技术
医生会获得光学活检,其中包含有关其生理环境中活细胞和组织结构的详细信息。 皮肤病可以亚微米的空间分辨率检测出来。 每帧图像获取时间少于20秒。
新颖的断层扫描仪MPTflex具有革新传统的耗时诊断程序的潜力。 多光子断层扫描仪还可用于组织工程和伤口愈合研究以及化妆品和药物研究。
可以在体内测试抗衰老产品的效率以及防晒纳米颗粒的生物安全性。 此外,可以通过测量弹性蛋白与胶原蛋白的比例来评估皮肤年龄。

技术数据
•紧凑的交钥匙可调式Ti:蓝宝石飞秒激光器
•激光脉冲宽度:200 fs
•重复频率:80兆赫
•原位激光功率:2-50兆瓦
•波长:710-920nm(典型)
•全帧扫描,关注区域(ROI)扫描,线扫描,单点照明(点扫描)
•典型的光束扫描范围:350μm×350μm(水平),200μm(垂直)
•5毫米×5毫米(水平)的典型广角图像
•聚焦光学器件:放大倍数40倍数值孔径(NA)1.3
•空间分辨率:<0.5 µm(水平); <2 µm(垂直)
•工作温度:15 … 35°C(59 … 95°F)
•相对湿度:5 … 65%(无冷凝)
•电源要求:230 VAC(50 Hz)或115 VAC(60 Hz)

系统尺寸
•工作站
710毫米x 960毫米x 1400毫米,250公斤
注意:这些规格如有更改,恕不另行通知。





分类: , , 标签: ,

MPTflex是基于飞秒多光子(双光子)激发荧光生物分子(如NAD(P)H,黄素,卟啉,弹性蛋白和黑色素)的CE认证的医学断层扫描仪。 细胞外基质蛋白胶原蛋白可通过其二次谐波产生(SHG)进行鉴定。 自动荧光和SHG信号由具有单光子灵敏度的快速PMT检测器记录。

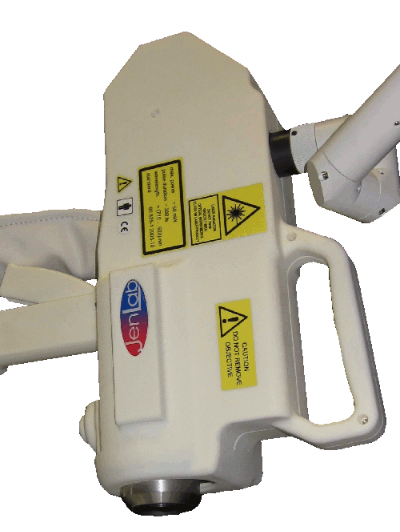

断层扫描仪由紧凑的,交钥匙型可调谐飞秒近红外(NIR)激光器,带NIR光学器件的铰接臂,带电流扫描和压电驱动光学器件的束扫描模块,两个PMT检测器模块以及 控制单元,包括用于图像处理的JenLab Image软件。 可以提供用于双光子体内FLIM以及双光子显微内窥镜检查的附加模块。
